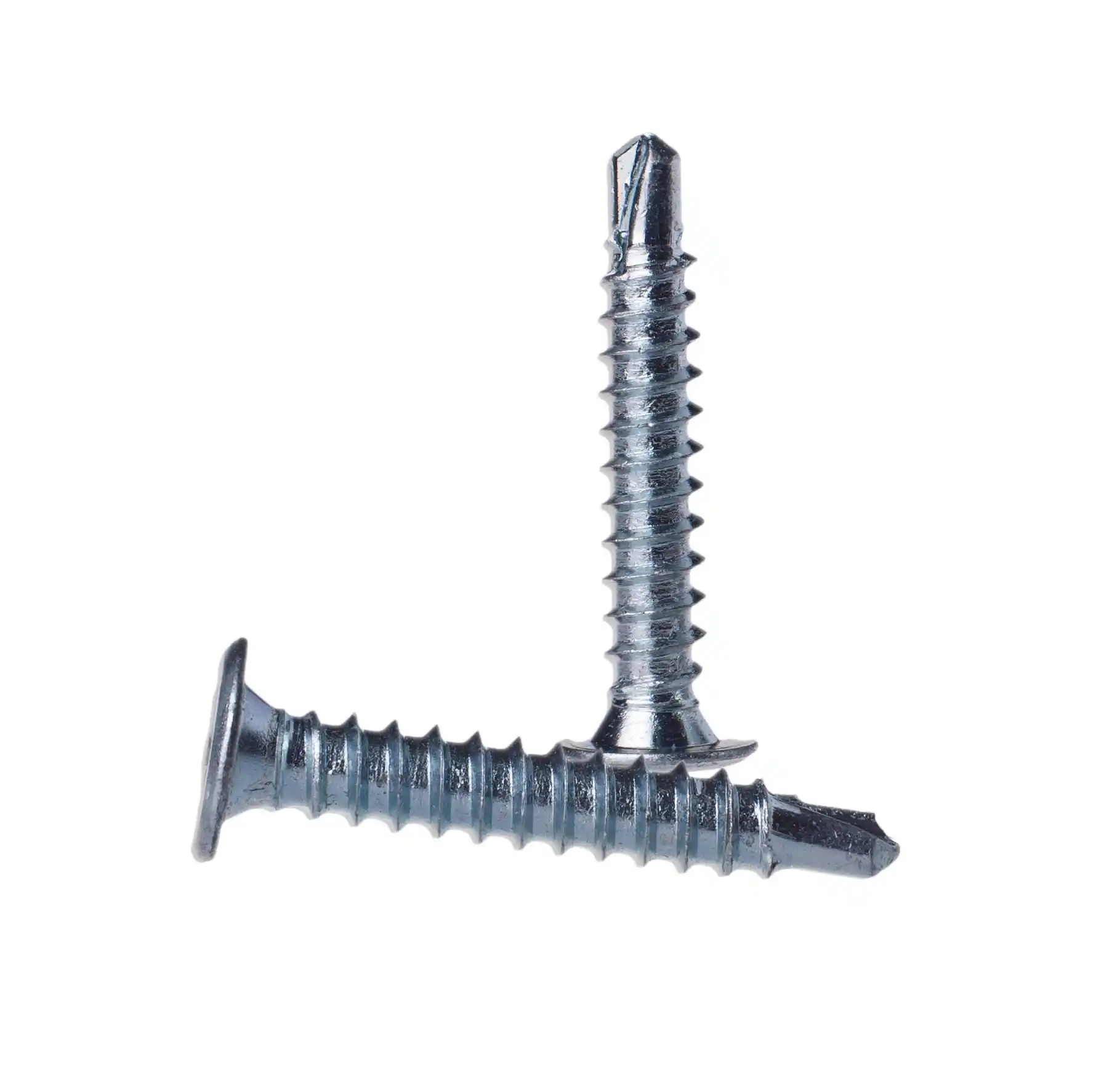

Tornillo autotaladrante DIN 7504 cabeza extraplana
- Taladra directamente el material sin necesidad de taladro previo
- Rosca autorroscante
Seleccionar variante de producto
Volver a empezar
Descripción
Longitud (mm)
Caja
Estándar
Diámetro rosca Ø (mm)
Huella
Cabeza
| Código | Descripción | Diámetro rosca Ø (mm) | Longitud (mm) | Huella | Cabeza | Estándar | Caja | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90134213 | Tornillo autotaladrante DIN 7504 cabeza extraplana - 4,2 x 13 | 4,2 | 13 | Philips | Extraplana | DIN 7504 | 500 | |||||||
| 90134222 | Tornillo autotaladrante DIN 7504 cabeza extraplana - 4,2 x 22 | 4,2 | 22 | Philips | Extraplana | DIN 7504 | 500 | |||||||
| 90134232 | Tornillo autotaladrante DIN 7504 cabeza extraplana - 4,2 x 32 | 4,2 | 32 | Philips | Extraplana | DIN 7504 | 500 |
| Datos | 4.2 |
|---|---|
| dₖ: diámetro cabeza [mm] | 8.0 |
| k: espesor cabeza [mm] | 0.7 |
| Mortaja Ph | nº 2 |
| Longitud broca [mm] | 4 |
| D: diámetro exterior rosca ≤ [mm] | 4.22 |
| d: diámetro interior rosca ≤ [mm] | 3.10 |
| p: paso rosca [mm] | 1.4 |
| l: longitudes [mm] | 14 - 23 |
| Ángulo avellanado cabeza (°) | 65 |
| Capacidad de taladrado [mm] | 0.7 - 2.0 |
| MEDIDA | CARGA RECOMENDADA A EXTRACCIÓN EN CHAPA DE ACERO | |||||
|---|---|---|---|---|---|---|
| e [mm] | N [kN] | e [mm] | N [kN] | e [mm] | N [kN] | |
| 3.5 | 0.8 | 0.55 | 1.5 | 0.89 | 2.0 | 1.13 |
| 3.9 | 0.8 | 0.54 | 1.5 | 0.97 | 2.0 | 1.50 |
| 4.2 | 2.0 | 1.63 | 2.5 | 1.51 | 3.0 | 2.62 |
| 4.8 | 2.0 | 1.87 | 3.0 | 2.77 | 4.0 | 3.71 |
| 5.5 | 2.0 | 1.77 | 3.5 | 2.86 | 5.0 | 3.43 |
| 6.3 | 2.5 | 1.44 | 4.0 | 3.19 | 5.0 | 4.83 |
